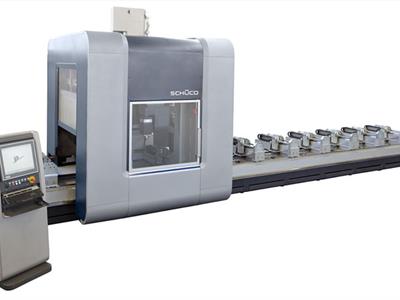

CNC
profil megmunkálás – Prémium-osztály
- Az összes főtengelyen történő abszolút
mérőrendszer használata lehetővé teszi az önirányítás nélküli munkálatokat
- A külön meghajtott befogófejek egyidejűleg futnak, jelentősen csökkentve így a
beállítási időt.
- Magas profilokhoz befogási tartomány-bővítés, alkalmazható befogófejek
kiterjesztése által
- Egyszerűbb profilbehelyezés. A beillesztési pozíció, független a profil
méretétől, mindig elől marad.
- A lefúvatók minden befogófejen minimálisra csökkentik a forgácsok általi
felületi sérüléseket
- Megmunkálási fej, rögzítő tengelye általi nagy pontosságú bedolgozás
- Tolózárak alulról felfelé 290 mm!
- Profilmagasság kalibrálás és automatikus kompenzáció
- Már lefűrészelt profilok átdolgozott mérőlapát segítségével (!)
- Kézzel gyorsan és egyszerűen kalibrált szerszámok, automata szonda
- Függőlegesen beépített befogószerkezet minden befogófejen
- Befogási tartományban feldolgozás befogások nélkül, megvalósítható
- Feldolgozás közel a befogófejhez
- Akár 12 befogófej felszerelése is könnyen megvalósítható (a normál 8).
Szolgáltatások
és felszerelések
- 5-oldalas megmunkálás alumíniumból és acél profilokból
- 6-oldalas megmunkálás szögletes fejű alumínium profilokból megvalósítható
- Acélprofil feldolgozás (S235 körülbelül 5 mm-es falvastagságig)
- 16 kW orsóteljesítmény
- Teljes nyomaték már 1-9000 1 / min -től
- Távirányító szoftver (Internet kapcsolat szükséges)
- Nagy felbontású abszolút pozíció útmérési rendszer
- Az X- tengely pozicionálása spirális vezetőállványon át, szervomotorral
- Az Y- és Z- tengely pozícionálása golyósorsókon keresztül, szervomotorral
- A- és a C-tengelyek folyamatos kilengetetése szervo tengelyen át
- Profilok hosszúságának mérése mérési végállás ütközőkön át
- Profilok magasságának mérése mérési végállás ütközőkön át
- 8 külön vezérelt, pozícionálható befogófej
- SPS által vezérelt automatikus központi kenés
- Klímaberendezés a kapcsolószekrényben lévő elektromos alkatrészek hűtésére
- Kezelőpanel 19 "Touch TFT színes kijelzővel
- Gépágy saját merev hegesztett szerkezetben
- Edzett és csiszolt földi vezetékek
- Fémforgács gyűjtő fiókok a megmunkálási területen belül
- Szín: RAL 9006 (fehér alumínium), RAL 7016 (szürke antracit)
Biztonsági berendezések
- Védőkabin munkatér-behatárolási ablakkal
- Ellenőrzőablak a megmunkálási hosszak ellenőrzéséhez
- A munkaterület lebiztosítása (biztonsági kerítés és fotocella)
