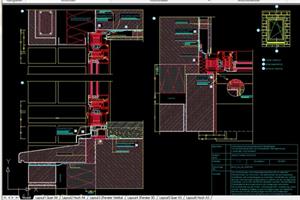

Az általunk kínált CAD modullal a tervezési és rajzolási
feladatok gyorsan és pontosan megoldhatóak. A SchüCAD egy kiegészítés a
piacvezető AutoCAD tervező szoftverhez, ezáltal leegyszerűsödik a
gyártmánytervek készítése, vagy az adatcsere a partnerekkel. Még több funkció
érhető el a fémszerkezet gyártók részére kifejlesztett speciális alkalmazásban,
az ATHENA|SE kiegészítőben.
CAD modulok áttekintése
SchüCadA SchüCad kétirányú kapcsolatot biztosít a SchüCal advanced
kiadású változatához. Beépített cikk-, csomópont, építőelem könyvtárat és
könnyen használható speciális rajzfunkciókat tartalmaz (hőszig. üveg, lemez,
szigetelés, strb.).
S-CadA SchüCal basic kiadású változat kiegészítőjeként 2D-s
rajzok elkészítésére alkalmas egyszerűsített CAD program.
ATHENA|SEAz Athena|SE egy AutoCad-re épülű speciális programcsomag,
amit a fémszerkezet gyártók igényei szerint fejlesztettek. Tulajdonság alapú
intelligens objektumok segítik a tervezést, kiegészítve statikai, hőtechnikai,
lemezszerkesztő funkciókkal.
SchüCad Inventor és SchüCad RevitAz Autodesk Inventor® és Revit® termékei sokféle lehetőséget
biztosítanak a 3D építészeti és gépészeti tervezéshez. A SchüCal advanced és
enterprise kiadáshoz elérhető BIM-modell interfésszel biztosított az
adatkapcsolat a Revit® és az Inventor® szoftverekhez.
CAD funkciók részletesen
CAD rajzfunkciók a nyílászáró gyártó cégeknekA Schüco CAD alkalmazás a részlettervek és a gyártmánytervek
készítéséhez nyújt segítséget speciális rajzfunkciókkal: szigetelő fólia,
hőszigetelés, üveg-, és panelszerkezetek, stb. egyszerű beillesztése,
módosítása. Az anyagvastagság vagy lekerekítési sugár megadásával gyorsítható a
rajzolás.
CAD kapcsolat a SchüCal-hozA SchüCal-ból különböző rajzok exportálhatók:
Metszet generálás: Schücal-ban megszerkesztett tételekről
metszet és nézetrajzok exportálhatók közvetlenül a SchüCad vagy S-Cad
alkalmazásba.
Üveg-/panelterv: különösen az alakos üvegtáblák vagy
betételemek rendelésénél hasznos funkció a üveg-/panel rajz exportálása.
Robbantott megjelenítés: a szerkezet összeállításához nyújt
segítséget ez az exportálási formátum.
CAD rajzkönyvtárSchüco és Jansen profilok és tartozékok egyszerűen, a
cikkszám megadásával beilleszthetőek a rajzba. Jellemző szerkezeti és beépítési
csomópontok állnak rendelkezésre profilrendszerenként. Kategóriákba rendezett
általános építőelem könyvtár is elérhető (csavarok, dübelek, zártszelvények,
stb.).
Profil megmunkálási tervEz a rajzformátum tartalmazza az egyes profiloldalakon lévő
méretezett megmunkálásokat, oldalnézetekkel. A rajz része egy táblázat, ami a
megmunkálások megnevezését, koordinátáit, megmunkálási mélységét, cikkszámokat
és megnevezéseket is tartalmaz.
Saját 3D drótváz szerkesztésSchüCad-ben létre lehet hozni saját drótváz geometriát,
megadva az egyes vonalak funkcióját (lizéna, osztóborda). Ezt a drótvázat a
SchüCal-ba be lehet olvasni, és profilokkal fel lehet "öltöztetni",
mint egy beépített sablonból szerkesztett tételt. Az így létrejött szerkezet
ezután már a standard tételekhez hasonlóan szerkeszthető, és vissza is
exportálható 3D modellként a SchüCad-be.
